AMC bietet mit dem hochleistungsfähigen Mess- und Steuerungscontroller „Q.station 101“ aus der Q.serie eine optimale Lösung für anspruchsvolle industrielle Anwendungen. Dieser Controller ermöglicht die Erfassung verschiedener Messgrößen in Bereichen wie der Brückenüberwachung und Visualisierung für Langzeitanwendungen. Durch den Einsatz der vielseitigen DAQ-I/O Module können elektrische, mechanische und thermische Messgrößen präzise erfasst werden. Die moderne Technologie gewährleistet eine zuverlässige und genaue Datenerfassung im industriellen Umfeld.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Effiziente Brückenüberwachung: DAQ-Controller und RS485 zu LWL-Umsetzer
DAQ-Controller Q.station 101 (Foto: AMC – Analytik & Messtechnik GmbH Chemnitz)
Bei der Brückenüberwachung setzt AMC auf eine dezentrale Anwendungslösung, bei der drei zentrale DAQ-Punkte verwendet werden. Ein DAQ-Controller erfasst die Messgrößen und überträgt sie über RS485/UART Schnittstellen. Um längere Distanzen zu überbrücken, kommen RS485 zu LWL-Umsetzer zum Einsatz, die eine hohe Übertragungsrate bieten und unempfindlich gegen äußere Einflüsse auf die Kabellänge sind. Zur Übertragung der dynamischen Messwerte zur zentralen Monitoring-Anwendung wird ein LTE-Router genutzt.
Ethernet-Schnittstelle und hohe Datenrate: Der Q.station 101 DAQ-Controller
Mit dem DAQ-Controller Q.station 101 steht ein leistungsfähiges System zur Verfügung, das die Konfiguration und Datenausgabe über eine Ethernet-Schnittstelle ermöglicht. Die hohe Datenrate von bis zu 100 kHz pro Kanal erlaubt schnelle und präzise Messungen. Dank der Unterstützung verschiedener Kommunikationsprotokolle wie Modbus TCP/IP und ASCII ist eine nahtlose Integration in bestehende Systeme möglich. Darüber hinaus bietet der Controller einen Web-Server, Web-Client und E-Mail-Funktionen zur einfacheren Fernüberwachung und -steuerung.
Die DAQ I/O-Module der Q.boxx Serie bieten eine breite Palette an Erfassungsmöglichkeiten für Messgrößen. Sie umfassen unter anderem Analogeingänge, die speziell für die Messung von DMS-Brücken entwickelt wurden. Zusätzlich sind Trägerfrequenzmodule verfügbar, die für die Erfassung von Messbrücken geeignet sind. Des Weiteren bieten die Module die Möglichkeit, IEPE-Sensoren, Spannungen, Spannung, Strom, Widerstand, PT100 & PT1000 und Thermoelemente zu erfassen.

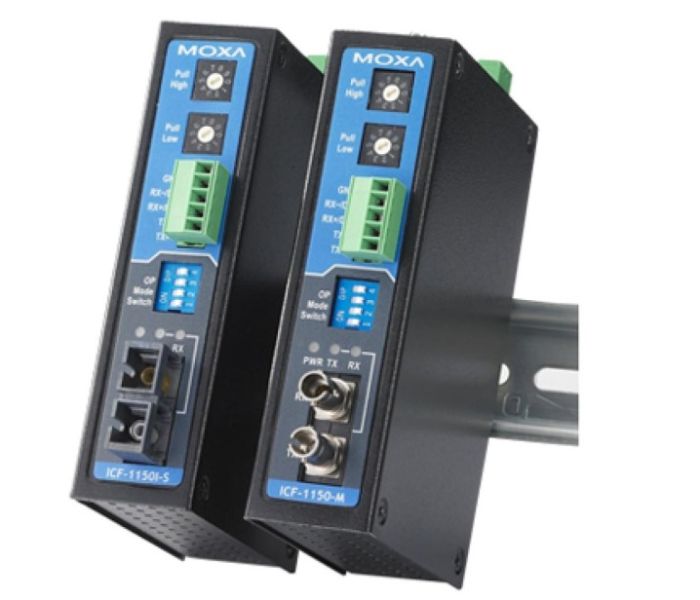

RS232/422/485 Konverter auf LWL (Foto: AMC – Analytik & Messtechnik GmbH Chemnitz)
Für die Überbrückung der längeren Distanzen zwischen den Pfeilern bei der Brückenüberwachung werden RS232/422/485 Konverter auf LWL verwendet. Die ICF-1150 Reihe industrielle RS-232/422/485 Glasfaserkonverter ermöglicht eine zuverlässige Kommunikation über RS-232, RS-422/485 und Glasfaser. Mit einer Reichweite von bis zu 40 km im Single-Mode-Modus oder 5 km mit Multi-Mode erweitern diese Konverter die Übertragungsmöglichkeiten. Zudem sind sie speziell für den Einsatz in rauen Industrieumgebungen zertifiziert.
Um die Daten von der Brücke zur zentralen Monitoring-Anwendung zu übertragen, kommt ein Industrial 4G/LTE Router der ICR-3200-Serie zum Einsatz. Dieser Router zeichnet sich durch seine hohe Leistung mit einem 1 GHz Prozessor aus und bietet verschiedene Schnittstellen wie Ethernet, RS232, RS485 und I/O. Er ist speziell für den Einsatz in industriellen IoT-Anwendungen konzipiert und kann in einem großen Temperaturbereich von -40 °C bis +75 °C betrieben werden.
Erfahren Sie mehr über AMC – Ihren Spezialisten für Brückenmonitoring
Mit AMC als Partner erhalten Sie eine individuelle Systemlösung für die Zustandsüberwachung von Brücken und die Visualisierung der Daten. Die DAQ-Plattform ermöglicht die zuverlässige Erfassung und Übertragung von Messwerten. AMC bietet eine professionelle Beratung und unterstützt Sie bei der Umsetzung Ihrer Anforderungen. Kontaktieren Sie AMC per E-Mail oder telefonisch für weitere Informationen.
Dezentrale Brückenüberwachung mit DAQ-Systemen – zuverlässige Messwertübertragung
Industrial 4G/LTE Routers & IoT Gateways ICR-3200-Serie (Foto: AMC – Analytik & Messtechnik GmbH Chemnitz)
Die Q.serie der Mess- und Steuerungscontroller von AMC bietet eine leistungsfähige und umfangreiche Lösung für die Erfassung und Steuerung von Messungen in industriellen Anwendungen. Mit den DAQ-I/O Modulen können elektrische, mechanische und thermische Messgrößen erfasst und überwacht werden. Die dezentrale Brückenüberwachung mit Hilfe von DAQ-Systemen ermöglicht eine zuverlässige Erfassung und Übertragung der Messwerte. Durch den Einsatz von RS232/422/485 Konvertern auf LWL und Industrial 4G/LTE Routern können auch längere Distanzen und dynamische Messwerte sicher übertragen werden. AMC bietet maßgeschneiderte Systemlösungen für die Zustandsüberwachung von Brücken und die Visualisierung der Daten.
